螺纹护套的安装工艺

[ 时间：2015-09-22 点击：2381 ]

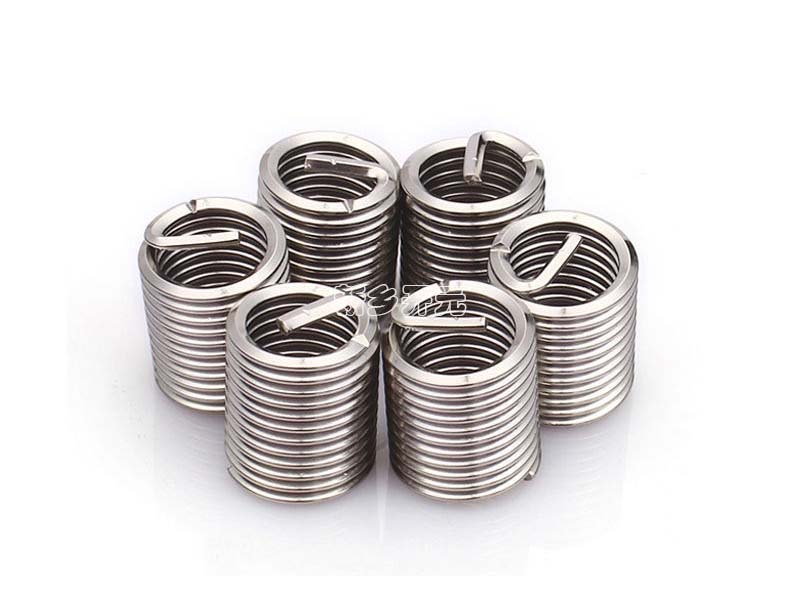

螺纹护套是利用一个专用工具卡住其安装柄，通过旋动安装柄使其直径缩小而沿螺孔的螺纹旋入螺孔内的加工过程;

1、钻孔

依据所需标准钻头钻孔，钻孔深度大于或等于螺套的安装深度。

2、攻丝

使用丝锥攻丝，攻丝的长度须超过螺套长度,(通孔要全部攻丝),螺纹孔应清理.

3、检测

用塞规检测安装螺套用内螺纹的尺寸精度.

4、安装

4-1:将安装工具装入螺孔内;将螺套从套筒的槽扣处放入套筒内，转动工具将螺套装入.
4-2:将芯棒向前推，穿过螺套，并使旋入芯棒端头的槽口卡住螺套的安装柄.
4-3:旋动手柄，使旋入芯棒带动螺套进入引导头，继续旋动直至螺套至底部;
4-4:将旋入工具头对准螺孔,同时握住套筒沿螺孔方向加压力且保持垂直,继续旋动手柄,使螺套进入螺孔;
4-5:螺纹须定在螺孔口下方的0.3-1.0个螺距间;

5、去柄

用去柄工具去除安装柄,将冲杆的冲头端对准螺套孔,击冲杆上端头即可去掉,后将安装柄从螺孔中取出。
(注:建议无折断槽的螺套和盲孔螺套无需进行冲断。)

6、检测

用标准塞规进行 终确认安装的效果.

7、拆装

在安装中如出现问题或使用过久需取出，应使用卸套器，将其放入内孔，用手按下手柄反螺纹旋转即可取。
