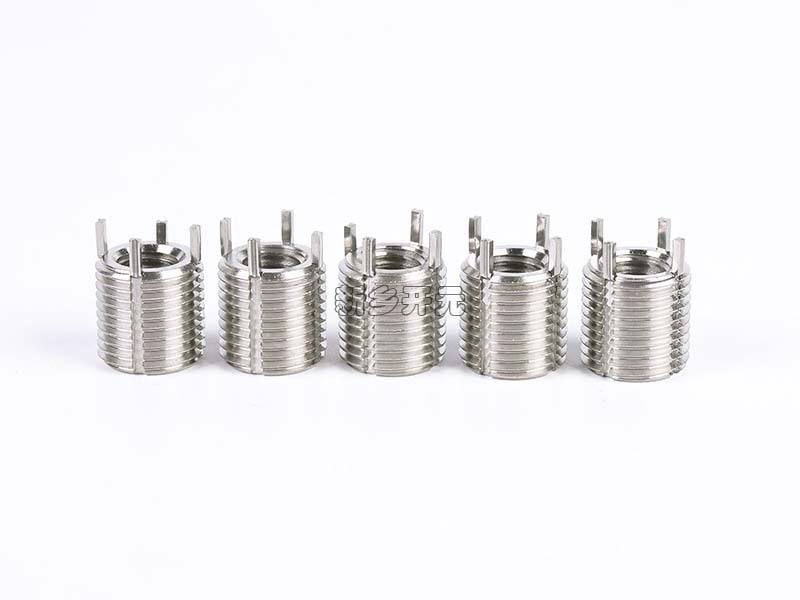

产品名称:插销螺套

类  别:插销螺套

描  述:插销螺套特点:把插销螺套装入材质低软的金属或非金属的螺纹孔中,可以形成高强度。高硬度、高标准的内螺纹,在高温,易磨损,易腐蚀的环境中,保护螺牙不受损坏,提高产品的质量。

电话:18638322777 0373-5068256

详细说明在线订单

 插销螺套简介:

 插销螺套是一种内外都有螺纹,外螺纹上有4根或者2根插销键的特异紧固件。产品主要用于航空、航天、铁路机车、振动机械等对螺纹强度要求较高的产品上。

 cx5

 插销螺套的应用:

  插销螺套 基本的功能就是修复内螺纹和增强强内螺纹。插销螺套作为一种螺纹修复手段,可以对被损螺纹进行快速有效地修复;插销螺套应用在低强度的材料上,能极大地增强螺纹孔的强度。

  插销螺套的分类:

  插销螺套材料有碳钢和不锈钢两种,从产品的外在型式来看,有薄壁型和重型之区分。规格上也同时具备公制英制尺寸。

  自攻螺套特点:

  把插销螺套装入材质低软的金属或非金属的螺纹孔中,可以形成高强度。高硬度、高标准的内螺纹,在高温,易磨损,易腐蚀的环境中,保护螺牙不受损坏,提高产品的质量。

  插销螺套安装工具:

  插销螺套安装工具可分为插销螺套丝攻、插销螺套塞规两种。

  插销螺套的丝攻分为直槽型丝攻与螺旋槽型的丝攻,是一种对螺纹孔攻牙的工具。使用丝攻攻牙时,不能将螺纹孔螺牙攻斜、攻歪,攻牙后,要将螺纹孔力里的碎渣及时的清理干净。



  插销螺套塞规是用来检测已经攻好牙的螺纹孔精度的工具。塞规的两端分为通规与止规,通规的功用是检测螺纹孔的下限,把通规端扭入螺纹孔中要不大不小的刚好旋 钮通过。止规则是检测螺纹孔的上限,用止规检测时,止规在螺纹孔中不能够旋扭通过, 多只能扭入12圈。符合了通规与止规的要求,则表是螺纹孔合格。



  插销螺套参数规格:

  插销螺套规格参数表:

  公制薄壁型插销螺套规格参数

内螺纹

外螺纹

长度

安装参数

钻孔尺寸

底孔螺纹尺寸

N2X0.4

M4X0.7

3

3.4

3.4

M2.5X0.45

M4.5X0.75

3.81

309

5

M3X0.5

M5X0.8

4.25

4.4

5.5

M4X0.7

M6X0.75

5.25

5.5

6.5

M5X0.8

M8X1.25

8

6.9

9.5

M6x1.0

M10x1.25

10

8.8

11.5

M8x1.25

M12x1.25

12

10.8

13.5

M8x1

M10x1.5

M14x1.5

14

12.8

15.5

M10x1.25

M12x1.75

M16x1.5

16

14.75

17.5

M12x1.25



公制重型插销螺套规格参数

内螺纹

外螺纹

长度

钻孔尺寸

底孔螺纹深度

M4x.7

M8x1.25

8

6.9

9.5

M5x.8

M10x1.25

10

8.8

12.5

M6x1

M12x1.25

12

10.8

14.5

M8x1.25

M14x1.5

14

12.8

16.5

M8x1

M10x1.5

M16x1.5

16

14.75

18.5

M10x1.25

M12x1.75

M18x1.5

18

16.75

20.5

M12x1.25

M14x2.0

M20x1.5

20

18.75

22.5

M14x1.5

M16x2

M22x1.5

22

20.5

24.5

M16x1.5

M18x1.5

M24x1.5

24

22.5

26.5

M20x2.5

M30x2.0

30

28

34.5

M20x1.5

M22x1.5

M32x2.0

32

30

36.5

M24X2.0

M33X2.0

33

31

37.5

M24X3.0
