产品名称:自攻螺套

类  别:自攻螺套

描  述:自攻螺套也叫自攻牙套,是一种新型的加强螺纹强度的紧固件,自攻螺套内外都有牙纹,嵌入塑料、铝合金、铸铁、铜等较软材料内,可以形成较高强度的内螺纹孔,自攻螺套(自攻牙套)亦可对已坏的内螺纹进行修复。 自攻螺套安装不必预先攻螺纹,可直接使用安装工具将其旋入母材预留的特定孔中,对于已溃牙之母螺纹也能使用和原来相同的螺丝,经济美观,对于新制品更可增加其螺纹强度。 自攻螺套(自攻牙套)现已广泛运用于汽车工业、轨道车工业、船舶工业、家电用品、建筑机械、事务机器、电子产品、工程塑料、高级组合家具等行业。

电话:18638322777 0373-5068256

详细说明在线订单

自攻螺套简介:

自攻螺套也叫自攻牙套,是一种新型的加强螺纹强度的紧固件,自攻螺套内外都有螺纹,嵌入塑料、铝合金、铸铁、铜等较软材料内,可以形成较高强度的内螺纹孔,自攻螺套也可对已坏的内螺纹进行修复;自攻螺套安装不必预先攻螺纹,可直接使用安装工具将其旋入母材预留的特定孔中,对于已溃牙之母螺纹也能使用和原来相同的螺丝,经济美观;对于新制品更可增加其螺纹强度;自攻螺套(自攻牙套)现已广泛运用于汽车工业、轨道车工业、船舶工业、家电用品、建筑机械、事务机器、电子产品、工程塑料、高级组合家具等行业。

自攻螺套13

  自攻螺套适用范围:

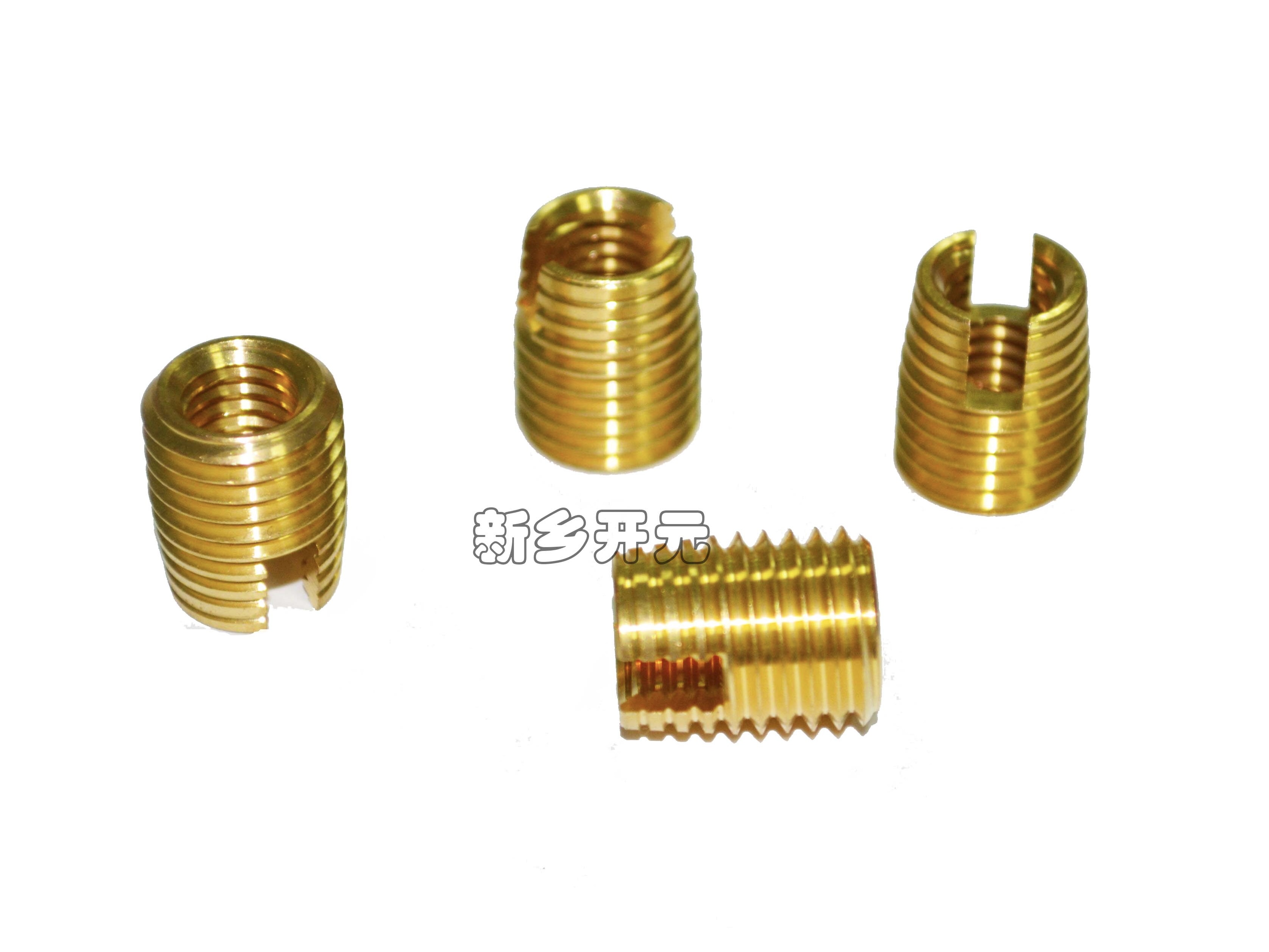

  302 开槽型系列

  302系列具有高强度耐磨耗螺纹,其割槽具有自攻特性,容易装配,高度抗震松脱性能,适用于轻合金、铸铁、非铁金属、含纤维塑料、硬木材等。

自攻螺套4

  307三孔型系列

  三孔型又分307型和308型。308型与307型的区别只是长度长一些。

  本产品具有三个自攻圆槽,容易装配,高强度螺纹及耐震,适用于铝合金、铸铁、软钢等。

自攻螺套3

  308三孔型系列

  308为307系列之加强型,本产品具有三个自攻圆槽,容易装配,高强度螺纹及耐震,适用于铝合金、铸铁、软钢等。

自攻螺套2

  自攻螺套的分类:

  自攻螺套材质一般为碳钢和不锈钢两种

  ◆碳钢,易切钢,常用材质为12L14,环保镀彩锌;适合用于铝合金、铜合金、塑胶等工程强度较低的基材上。

  ◆不锈钢,常规材质SUS303,易切不锈钢,多适用于铸铁等强度较高的产品上。

  ◆自攻螺套特点:

  ◆自攻螺套具自行攻螺纹能力,母材不必预先攻牙,节省成本支出。

  ◆和成品接触面大,承受拉力强,产品设计时可使用较低强度之材料。

  ◆对于己磨耗或溃牙之母螺纹具有修护作用,使用自攻螺套可继续使用相同的螺丝。

  ◆对振动抵抗力强,可防止松动。

  ◆与母材无余隙,母材若含气泡时亦有良好的气密性。

  ◆自攻螺套安装简便、迅速,只须一种装配工具,成本低,几乎无不良率。

自攻螺套15

  自攻螺套安装方法:

  自攻螺套安装方法有两种:

  自攻螺套安装方法一:当安装数量较少时,可采取简易安装方法,具体就是采取对应规格螺栓+螺母的方法,如下图所示,将自攻螺套固定在对应型号的螺丝上,用同型号螺母进行固定,使三者成为一个整体,用扳手把螺套拧入底孔,后把螺丝退出即可。


  自攻螺套安装方法二:当安装数量较多时,可用专用螺套安装工具,具体操作方法参照下图。图中工具尾端为一六角头,可连手动攻牙扳手,也可接电动或气动工具。


  自攻螺套安装注意事项

  1.针对不同的加工材质,参考钻孔尺寸规格,进行预钻孔加工。当对应材质硬度较高时,请在钻孔范围内稍微加大所开的底孔。

  2. 开槽一端向下将自攻螺套**安装进工具前端,须垂直接触工件。装入时(1~2螺距)请确认对准底孔,绝不可倾斜。发现倾斜时,请不要反转工具并重新调整再使用。当进入1/3~1/2以后,便不可重新再来。另外,请不要反向旋转工具,否则会造成产品故障。

  自攻螺套参数规格:

  以下为公制规格自攻螺套规格表,以及安装自攻螺套需要钻孔尺寸:


302型

开槽型

长度(mm)

外螺纹

参考钻孔直径(mm)

小钻孔深度(mm)

塑胶

铝合金

铸铁

M2.5-0.45

6

M4.5-0.5

4.0-4.1

4.1-4.2

4.2-4.3

8

M3-0.5

6

M5-0.5

4.5-4.6

4.6-4.7

4.7-4.8

8

M3.5-0.6

8

M6-0.75

5.3-5.4

5.5-5.6

5.6-5.7

10

M4-0.7

8

M6.5-0.75

5.8-5.9

6.0-6.1

6.1-6.2

10

M5-0.8

10

M8-1.0

7.1-7.2

7.3-7.5

7.5-7.6

13

M6-1.0

12

M9-1.0

8.1-8.2

8.3-8.5

8.5-8.6

15

M6-1.0

14

M10-1.5

9.0-9.2

9.2-9.3

9.3-9.4

17

M8-1.25

15

M12-1.5

10.6-10.8

11-11.2

11.2-11.4

18

M10-1.5

18

M14-1.5

12.6-12.8

13.0-13.3

13.2-13.4

22

M12-1.75

22

M16-1.5

14.6-14.8

15.0-15.3

15.2-15.4

26

M14-2.0

24

M18-1.5

16.6-16.8

17.0-17.3

17.2-17.5

28

M16-2.0

22

M20-1.5

18.6-18.8

19.0-19.3

19.2-19.5

27



307型

三孔型

长度(mm)

外螺纹

参考钻孔直径(mm)

小钻孔深度(mm)

铝合金

铸铁

M3-0.5

4

M5-0.6

4.6-4.7

4.7-4.8

8

M4-0.7

6

M6.5-0.8

6.0-6.1

6.1-6.2

10

M5-0.8

7

M8-1.0

7.4-7.5

7.6-7.7

13

M6-1.0

8

M10-1.25

9.3-9.4

9.5-9.6

15

M8-1.25

9

M12-1.5

11.1-11.3

11.3-11.5

18

M10-1.5

10

M14-1.5

13.1-13.3

13.3-13.5

22

M12-1.75

12

M16-1.75

15.0-15.3

15.3-15.5

26

M14-2.0

14

M18-2.0

17.0-17.2

17.3-17.5

28

M16-2.0

14

M20-2.0

19.0-19.2

19.3-19.5

27



308型

三孔型

长度(mm)

外螺纹

参考钻孔直径(mm)

小钻孔深度(mm)

铝合金

铸铁

M3-0.5

6

M5-0.6

4.6-4.7

4.7-4.8

8

M4-0.7

8

M6.5-0.8

6.0-6.1

6.1-6.2

10

M5-0.8

10

M8-1.0

7.4-7.5

7.6-7.7

13

M6-1.0

12

M10-1.25

9.3-9.4

9.5-9.6

15

M8-1.25

14

M12-1.5

11.1-11.3

11.3-11.5

18

M10-1.5

18

M14-1.5

13.1-13.3

13.3-13.5

22

M12-1.75

22

M16-1.75

15.0-15.3

15.3-15.5

26

M14-2.0

24

M18-2.0

17.0-17.2

17.3-17.5

28

M16-2.0

24

M20-2.0

19.0-19.2

19.3-19.5

27
