产品名称:无尾螺套

类  别:无尾螺套

描  述: “无尾螺套”也称为“无安装柄钢丝螺套”,是钢丝螺套(螺纹丝套)的一种。   无安装柄钢丝螺套在二端均有一个类似鱼钩状的卡槽,在安装无尾螺套时,使用专用的安装工具,无需区分螺套的方向,直接安装即可,这一点是有尾螺套无可比拟的,从而大大提高了工作效率。并且由于无尾螺套没有安装柄,从而省掉了去除安装柄的步骤,进一步提高工作效率,并且完全避免了由于安装柄去除所引起的各种问题。

电话:18638322777 0373-5068256

详细说明在线订单

无尾螺套简介:

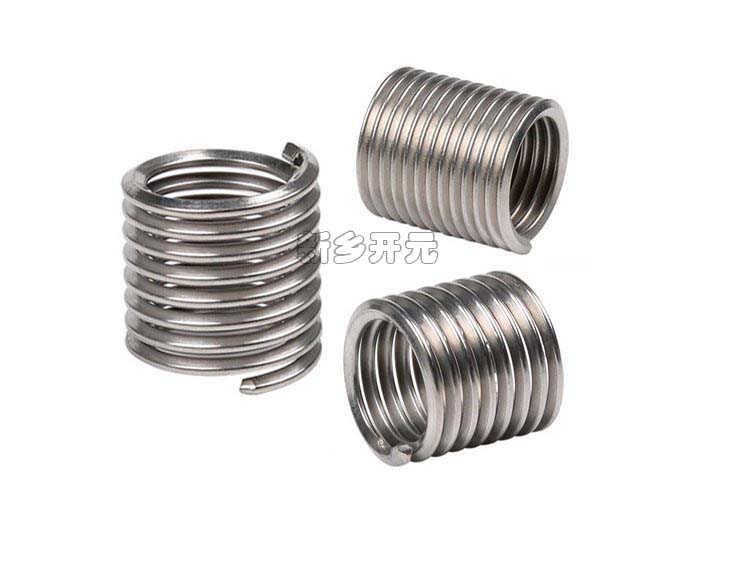

“无尾螺套”也称为“无安装柄钢丝螺套”,是钢丝螺套(螺纹丝套)的一种。

  无安装柄钢丝螺套在二端均有一个类似鱼钩状的卡槽,在安装无尾螺套时,使用专用的安装工具,无需区分螺套的方向,直接安装即可,这一点是有尾螺套无可比拟的,从而大大提高了工作效率。并且由于无尾螺套没有安装柄,从而省掉了去除安装柄的步骤,进一步提高工作效率,并且**避免了由于安装柄去除所引起的各种问题。

  无尾螺套是在普通螺纹护套的基础上开发研制的新型螺纹护套产品,无尾螺套克服传统螺纹护套安装柄及安装效率低的缺点,传统螺纹护套安装柄开槽部位不能控制**,造成尾部不易折断或过易折断的现象,去柄时尾端易突起,影响螺纹旋入,严重影响产品质量,尾部去除后不易清理,易造成滞留,严重时会影响整个产品的质量。同时传统的钢丝螺套在安装去柄时严重影响生产效率,安装较慢。无尾螺套采用螺纹旋转挂接式安装工具,充分考虑了安装的效率,安装不用去柄,无方向性。

20140410214150025002

开元1-2

  无尾螺套安装工具:

  无尾螺套安装工具可分为:电动安装工具与手动安装工具

  无尾螺套手动工具介绍:

  1:钻头:螺纹护套安装首先需在母体材料上钻孔,可用通用钻头;

  2:丝锥:此丝锥是螺纹护套安装攻牙专用丝锥;

  3:无尾螺套安装扳手:将无尾螺套安装到螺丝孔中,使母体材料形成高强度,高标准的螺丝孔。

无尾工具


  无尾螺套电动安装工具的组成:(如下图)

  无尾钢丝螺套电动安装工具由三个主要部分组成:

  快速断开电驱动夹头。

  电源适配器。

  无尾钢丝螺套六角柄安装芯棒。

QQ图片20160321135135

  无尾螺套安装方法:

  无尾螺套安装方法:钻孔、攻丝、旋入螺套。

  无尾螺套安装方法**步---钻孔

  使用表中所列的标准钻头钻孔 , 钻孔深度大于或等于钢丝螺套安装深度;注意不要将孔钻成锥形 , 切屑不要掉入。钻孔后锪孔不应超过 0.4 螺距深度 , 因为锪孔过大不利于钢丝螺套的旋入。

QQ图片20160321135209

  无尾螺套安装方法第二步:攻丝

  使用标有规定螺纹规格的钢丝螺套专用丝锥攻丝 , 攻丝的长度必须超过钢丝螺套的长度 , 对于通孔 , 要全部攻丝 ; 攻丝的精度决定 终标准内螺孔的公差带 , 使用者要适当地选择攻丝方法 , 盲孔攻丝要适当用力 , 以防折断丝锥。攻丝后 , 螺纹孔应清理 , 一般用压缩空气枪喷吹 , 使孔内的碎屑全部吹出来.不能留有残余。螺纹孔精度要求高时 , 应用专用钢丝螺套底孔塞规进行检查,要止规能止、通规能通。

QQ图片20160321135245

  无尾螺套安装方法第三步:旋入螺套

  把无尾螺套套在工具的轴心顶部上,无尾螺套没有方向要求,它们是双向性的.

  注意:在安装过程中出现因为压力过大而出现跳扣或者由于钢无尾螺套使用时间过长需要取出无尾螺套,应当使用螺套专用卸套工具,插入螺套内,对准手柄,猛的敲打一下,用手加力按下手柄向反螺纹方向旋转,即可取出钢丝螺套。

  无尾螺套参数规格:

无尾螺套规格参数

Non-Locking Metric(无尾螺套规格参数表)

KATO Part Number

NAS Number & Description kato无尾螺纹护套规格参数

2TNM-2.5X.45C-2.5

INSERT, TANGLESS, M2.5X.45 X 1 D,

2TNM-2.5X.45C-3.8

INSERT, TANGLESS, M2.5X.45 X 1.5 D

2TNM-2.5X.45C-5

INSERT, TANGLESS, M2.5X.45 X 2 D

2TNM-3X.5C-3

INSERT, TANGLESS, M3X.5 X 1 D

2TNM-3X.5C-4.5

INSERT, TANGLESS, M3X.5 X 1.5 D

2TNM-3X.5C-6

INSERT, TANGLESS, M3X.5 X 2 D

2TNM-3X.5C-7.5

INSERT, TANGLESS, M3X.5 X 2.5 D

2TNM-4X.7C-4

INSERT, TANGLESS, M4X.7 X 1 D

2TNM-4X.7C-6

INSERT, TANGLESS, M4X.7 X 1.5 D

2TNM-4X.7C-8

INSERT, TANGLESS, M4X.7 X 2 D

2TNM-5X.8C-5

INSERT, TANGLESS, M5X.8 X 1 D

2TNM-5X.8C-7.5

INSERT, TANGLESS, M5X.8 X 1.5 D

2TNM-5X.8C-10

INSERT, TANGLESS, M5X.8 X 2 D

2TNM-6X1C-6

INSERT, TANGLESS, M6X1 X 1 D

2TNM-6X1C-9

INSERT, TANGLESS, M6X1 X 1.5 D

2TNM-6X1C-12

INSERT, TANGLESS, M6X1 X 2 D

2TNM-6X1C-15

INSERT, TANGLESS, M6X1 X 2.5 D

2TNM-6X1C-18

INSERT, TANGLESS, M6X1 X 3 D

2TNM-8X1.25C-8

INSERT, TANGLESS, M8X1.25 X 1 D

2TNM-8X1.25C-12

INSERT, TANGLESS, M8X1.25 X 1.5 D

2TNM-8X1.25C-16

INSERT, TANGLESS, M8X1.25 X 2 D
